CHARTU

智能中央控制系統

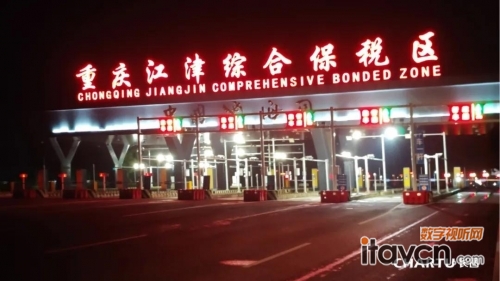

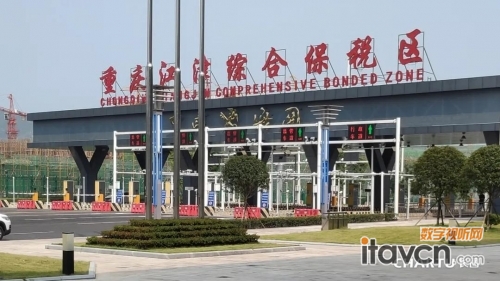

重慶江津綜合保稅區處于“一帶一路”和長江經濟帶的聯結點。重慶江津綜合保稅區展廳是集規劃展示、科普教育、公眾參與等多功能于一體的專業展館。展廳內的設備開關均可由CHARTU長圖中控設備組成的一套“智能中央控制系統”控制。包含中控主機、強電控制器、串口分配箱、無線AC和AP、觸摸屏等，通過給主機和平板電腦編寫對應的程序而實現多功能場景聯控。

|硬件系統|

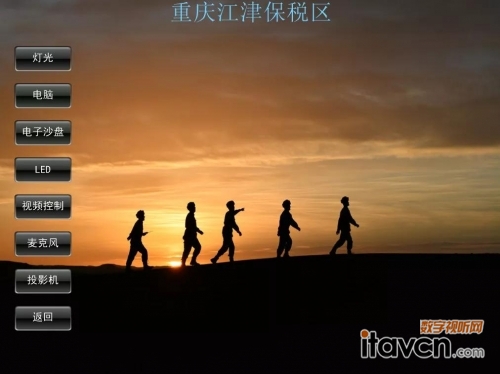

控制界面可采用漢字、英文及圖標形式，簡單明了，可以通過觸摸屏上的軟件對展館內所有多媒體設備進行控制。

展廳中控系統硬件由中控主機、無線網絡、觸摸屏、強電控制器、串口分配箱組成。

長圖CT-3中控主機

CT-3是自主研發的網絡通訊型控制主機，全面支持遠程網絡控制，支持網絡級聯，支持IOS(iPad / iPhone)、android(安卓)、傳統射頻觸屏手持終端，通過wifi與主機通訊;

CT-3可編程網絡控制主機提供了三類網絡(T-BUS、Ethernet)及多種控制端口，含IR(紅外)、I/O(數字輸入/輸出)、RELAY(弱電繼電器)、COM口等;

CH-P9W觸摸屏

CH-P9W可編程觸摸屏是一款可兼容CH-CONTROL2、CT-3可編程中控主機的桌面式無線全彩觸屏，有易于使用、堅固耐用、反應速度快等優點。

CH-PWR8III

八路電源控制器，可搭配可編程主機或PC機通信實現多種周邊設備的控制。如用于控制燈光，電動屏幕，電動窗簾及投影機等外設供電電源。

|軟件系統|

中控軟件系統由三套程序組成：觸摸屏人機界面程序、CT-3主機控制程序、CT-3底層程序。本系統控制具體內容主要包括：強電控制，弱電控制，燈光控制，互動控制等。

強電控制

強電控制包含設備供電電源開啟和關閉、電腦開啟和關閉以及電腦一體機開啟系統。

弱電控制

弱電控制包含投影機啟動和待機以及電腦一體機關閉系統。

環境控制

通過環境智能控制系統實現對房間燈光、窗簾等設備的控制，根據整個會議室環境、氣氛的改變，自動適應當前的需要。

CHARTU長圖智能中央控制系統在重慶江津保稅區展廳成功應用，解決了分散機房內眾多設備手動操作的問題，設備控制操作流程簡便快捷有序，真正實現了智能化控制。將分散的各個場景進行自由的組網實現安全聯控，有效的解決了對于分布場景電器的安全、場景的安全、零散笨重的控制方式進行集中控制。

（編輯：bingjiling）
